在Markdown中无缝集成ECharts图表的技术实践

引言

在现代Web开发中，数据可视化已成为不可或缺的一部分。ECharts作为百度开源的一款优秀的数据可视化库，以其丰富的图表类型和灵活的配置选项广受欢迎。而Markdown作为一种轻量级标记语言，因其简洁易用的特性，被广泛应用于文档编写和技术博客中。本文将介绍如何实现在Markdown文档中无缝嵌入ECharts图表的技术方案。

技术背景

Markdown及其扩展性

Markdown最初由John Gruber创建，旨在实现"易读易写"的纯文本格式。随着发展，Markdown通过扩展语法支持了更多功能，如代码块、表格等。其中，代码块语法通常用于展示代码片段：

```language
code here
```

这种语法为我们嵌入ECharts图表提供了天然的接口。

ECharts简介

ECharts是一个使用JavaScript实现的开源可视化库，可以流畅运行在PC和移动设备上，兼容当前绝大部分浏览器。它提供了直观、交互丰富、可高度个性化定制的数据可视化图表。

实现方案

核心思路

我们的目标是在Markdown文档中通过特定语法嵌入ECharts图表配置，并在渲染时自动将其转换为交互式图表。具体实现步骤如下：

  1. 识别Markdown中的ECharts代码块
  2. 解析其中的JSON配置
  3. 动态创建图表容器
  4. 初始化ECharts实例并应用配置
  5. 处理响应式布局

代码实现

const renderer = new marked.Renderer();
renderer.code = ({ lang, text }) => {
  if (lang === 'echarts') {
    try {
      const chartData = JSON.parse(text.trim()); // 使用trim()移除可能的空白字符
      const randomId = 'echart-' + Math.random().toString(36).substr(2, 9);

      setTimeout(() => {
        if (typeof echarts !== 'undefined') {
          const chart = echarts.init(document.getElementById(randomId));
          chart.setOption(chartData);

          // 响应式调整大小
          window.addEventListener('resize', function() {
            chart.resize();
          });
        } else {
          console.error('ECharts is not loaded');
        }
      }, 0);

      return `<div id="${randomId}" style="width: 100%; height: 400px;"></div>`;
    } catch (e) {
      console.error('解析ECharts数据失败:', e);
      return `<pre><code>${text}</code></pre>`;
    }
  } else {
    return `<pre><code>${text}</code></pre>`;
  }
};

关键点解析

  1. 自定义Markdown渲染器：通过扩展marked.js的渲染器，我们能够自定义代码块的渲染逻辑。

  2. ECharts代码块识别：当代码块语言标记为echarts时，我们将其内容视为ECharts配置。

  3. JSON配置解析：使用JSON.parse解析代码块内容，确保其是有效的ECharts配置。

  4. 动态容器创建：为每个图表生成唯一ID，并创建相应大小的容器div。

  5. 异步初始化：使用setTimeout确保DOM加载完成后再初始化图表。

  6. 响应式处理：监听窗口大小变化事件，自动调整图表尺寸。

使用示例

在Markdown文档中嵌入ECharts图表非常简单：

# 标题一

## 标题二

### 标题三

#### 标题四-echarts图

```echarts
{
  "title": {
    "text": "销售趋势图"
  },
  "xAxis": {
    "type": "category",
    "data": ["Mon", "Tue", "Wed", "Thu", "Fri", "Sat", "Sun"]
  },
  "yAxis": {
    "type": "value"
  },
  "series": [{
    "data": [150, 230, 224, 218, 135, 147, 260],
    "type": "line"
  }]
}
```

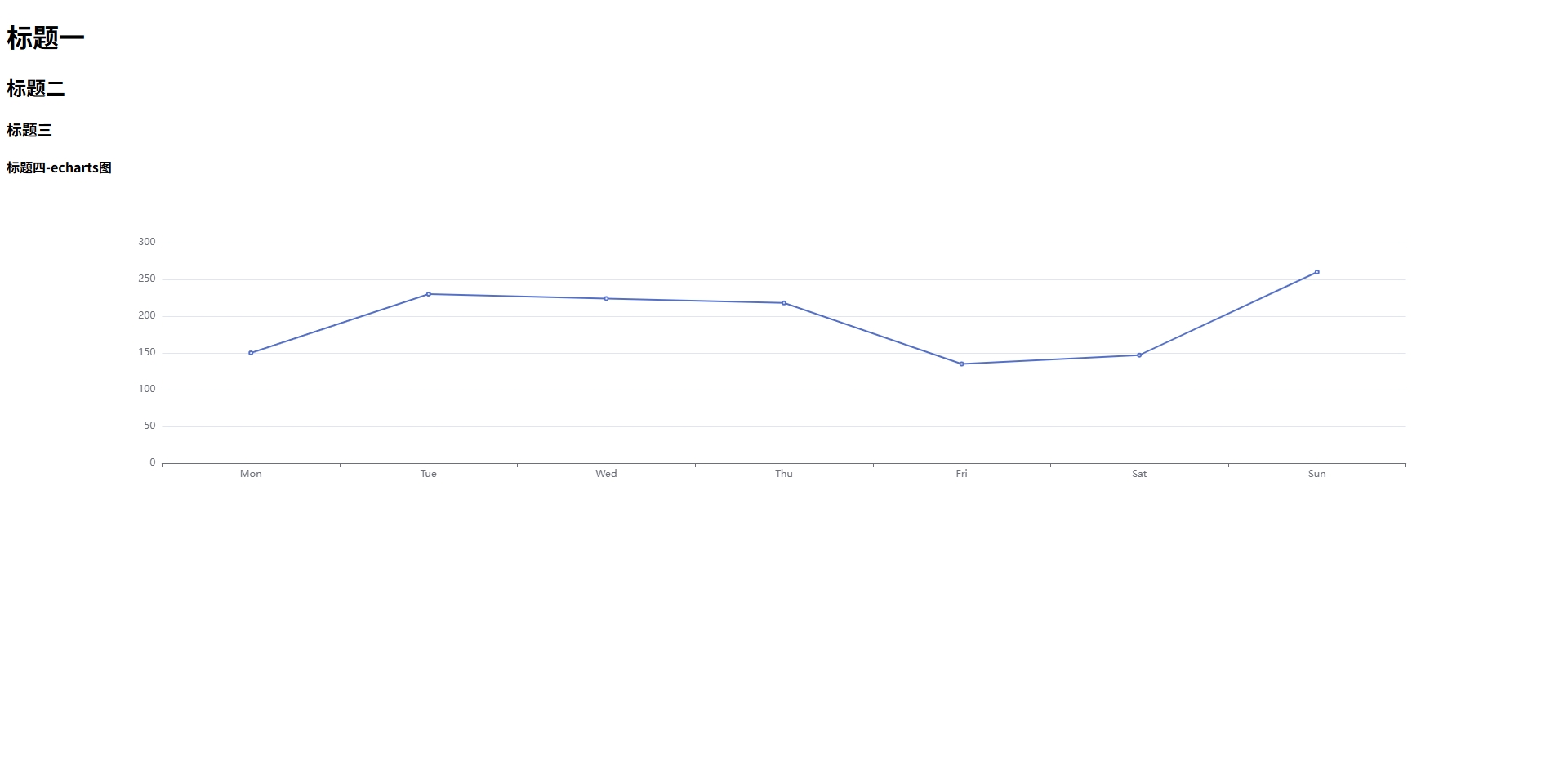

渲染后将自动显示一个折线图，并随窗口大小变化自动调整。


完整示例代码

<!DOCTYPE html>
<html>

<head>
  <meta charset="UTF-8">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>ECharts In MarkDwon</title>
</head>

<body>
  <div id="responseContent"></div>
  <!-- 引入 marked.js 库用于 Markdown 渲染 -->
  <script src="https://cdn.jsdelivr.net/npm/marked/marked.min.js"></script>
  <!-- 引入 ECharts 库 -->
  <script src="https://cdn.jsdelivr.net/npm/echarts@5.4.3/dist/echarts.min.js"></script>
  <script>
    const renderer = new marked.Renderer();
    renderer.code = ({ lang, text }) => {
      if (lang === 'echarts') {
        try {
          const chartData = JSON.parse(text.trim()); // 使用trim()移除可能的空白字符
          const randomId = 'echart-' + Math.random().toString(36).substr(2, 9);

          setTimeout(() => {
            if (typeof echarts !== 'undefined') {
              const chart = echarts.init(document.getElementById(randomId));
              chart.setOption(chartData);

              // 响应式调整大小
              window.addEventListener('resize', function() {
                chart.resize();
              });
            } else {
              console.error('ECharts is not loaded');
            }
          }, 0);

          return `<div id="${randomId}" style="width: 100%; height: 400px;"></div>`;
        } catch (e) {
          console.error('解析ECharts数据失败:', e);
          return `<pre><code>${text}</code></pre>`;
        }
      } else {
        return `<pre><code>${text}</code></pre>`;
      }
    };

    marked.setOptions({
      renderer: renderer,
      highlight: function (code, lang) {
        return code;
      }
    });

    let markDownStr = "# 标题一\n\n## 标题二\n\n### 标题三\n\n#### 标题四-echarts图\n\n```echarts\n{\"xAxis\":{\"type\":\"category\",\"data\":[\"Mon\",\"Tue\",\"Wed\",\"Thu\",\"Fri\",\"Sat\",\"Sun\"]},\"yAxis\":{\"type\":\"value\"},\"series\":[{\"data\":[150,230,224,218,135,147,260],\"type\":\"line\"}]}\n```";
    console.log(markDownStr);
    const responseContentEl = document.getElementById('responseContent');
    responseContentEl.innerHTML = marked.parse(markDownStr);
  </script>
</body>

</html>

技术优势

  1. 无缝集成：保持Markdown简洁性的同时增加可视化能力
  2. 开发友好：前端开发者熟悉的JSON配置方式
  3. 灵活性高：支持ECharts所有图表类型和配置选项
  4. 响应式设计：自动适应不同屏幕尺寸
  5. 错误处理：配置解析失败时优雅降级为代码块显示

潜在问题与解决方案

  1. JSON解析错误：通过try-catch捕获异常，失败时回退为普通代码块显示
  2. ECharts未加载：检查全局变量是否存在，给出明确错误提示
  3. 性能考虑：大量图表时可能影响性能，建议按需加载或虚拟滚动
  4. 安全性：确保JSON.parse的内容来自可信源，避免XSS攻击

扩展可能性

  1. 主题支持：通过额外参数指定图表主题
  2. 数据动态加载：支持从URL加载数据配置
  3. 交互事件：暴露图表事件供外部使用
  4. 服务端渲染：生成静态图片作为fallback

结论

通过在Markdown中嵌入ECharts图表的技术方案，我们成功地将数据可视化能力无缝集成到文档编写流程中。这种方法既保留了Markdown的简洁性，又充分利用了ECharts强大的可视化功能，特别适合技术文档、数据分析报告等需要结合文字说明和数据展示的场景。

实现的核心在于灵活运用Markdown解析器的扩展能力和ECharts的动态初始化机制。随着Web技术的不断发展，这种轻量级集成方案将为内容创作者提供更强大的表达工具。
